VIII. Comment sélectionner un puits thermométrique approprié ?
La forme d'un puits thermométrique est principalement déterminée par la température du milieu, la pression, la densité, la vitesse d'écoulement et la longueur d'insertion requise. L'ASME/ANSI PIC19.3 fournit des spécifications détaillées à cet effet. Un logiciel d'analyse de la résistance du puits thermométrique peut être utilisé pour vérifier si la conception du puits thermométrique répond aux exigences du processus.
Pour les puits thermométriques-installés sur site, leur résistance doit être calculée. Les trois principaux facteurs affectant la résistance du doigt de gant sont :
Vibration induite par le flux-Le fluide traversant le doigt de gant crée des vortex à une fréquence spécifique, appelée fréquence du vortex, qui est proportionnelle à la vitesse d'écoulement. Si cette fréquence est proche ou égale à la fréquence naturelle du doigt de gant, une résonance se produira, absorbant une énergie importante et générant des contraintes élevées, ce qui peut endommager le doigt de gant et le capteur interne. Les normes ASME exigent que le rapport entre la fréquence du vortex et la fréquence naturelle du doigt de gant soit inférieur à 0,8.
Contrainte induite par l'écoulementL'écoulement du fluide impose une force sur le puits thermométrique, qui varie en fonction de la vitesse et de la densité de l'écoulement. Cette contrainte peut être obtenue par calcul.
Pression de processusLa pression statique maximale à laquelle le doigt de gant peut résister peut être calculée.
Les connexions de puits thermométriques courantes comprennent trois types : filetés, à brides et soudés.

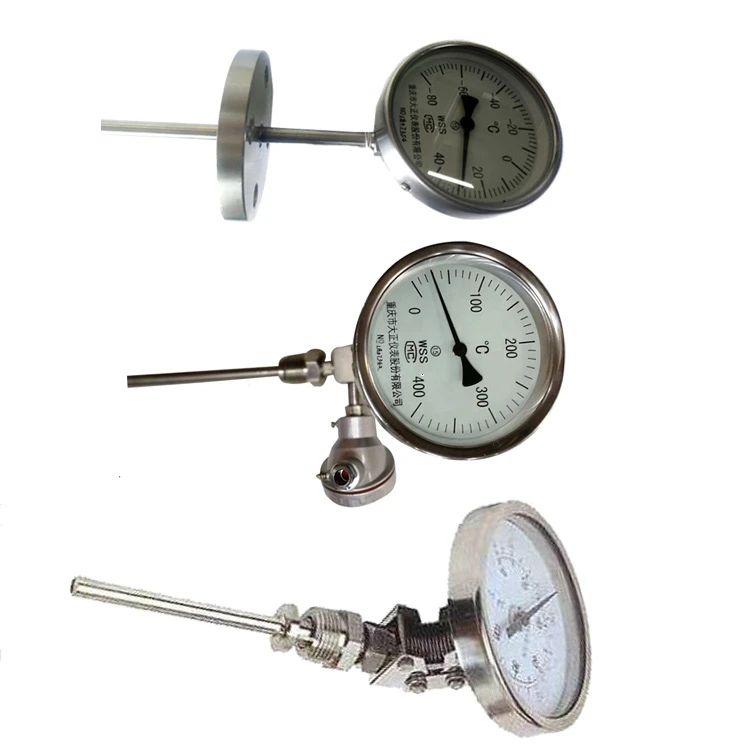

IX. Comment sélectionner un thermomètre bimétallique approprié ?
Pour une installation horizontale : sélectionnez un thermomètre bimétallique de type axial ou de type universel.
Pour une installation verticale : sélectionnez un thermomètre bimétallique de type radial ou de type universel.
Pour une installation inclinée : sélectionnez le type axial, radial ou universel en fonction des besoins réels.
Si un contrôle d'alarme de limite supérieure et inférieure est requis au point de mesure, un thermomètre bimétallique à contact électrique peut être utilisé.
X. Quels sont les avantages et les inconvénients des thermomètres bimétalliques ?
Avantages : Coût relativement faible, lecture intuitive.
Inconvénients :Plage de mesure de température étroite, précision relativement faible.
Ils sont généralement utilisés comme instruments locaux de mesure et d’indication de la température.
